SISTEMAS DE DE TRASIEGO DE GASÓLEO Y HVO PARA EVITAR LARGOS CORTES DE ELECTRICIDAD
Inglés
INPRO es un grupo de empresas con participación española y alemana, especializado desde hace más de 50 años en el diseño y fabricación de sistemas de trasiego automáticos de alimentación ininterrumpida de grupos electrógenos de Backup (emergencia-resplado) para infraestructuras críticas como centros de datos (CPD), hospitales, edificios residenciales y de oficinas, centros comerciales y aeropuertos, etc., así como en la generación de calor industrial y comercial.
Si los cortes de energía no son una opción para sus instalaciones y desea algo más que un apagado controlado de sus sistemas críticos durante los cortes de energía, INPRO ha utilizado su amplia experiencia para desarrollar un sistema de alimentación ininterrumpida de diesel para generadores de emergencia que garantice un suministro continuo de energía.
Todos los equipos y sistemas de trasiego de gasóleo o HVO que suministramos tienen especificaciones adecuadas para los requisitos de cada instalación y pueden equiparse con una serie de características adicionales, como detectores de fugas, sistemas de purificación de combustible o interruptores de transferencia automática, si es necesario. Además, podemos asesorarle sobre cómo utilizar nuestro equipo de trasiego de diesel o HVO.
Proyectos en CPD
Proyectos en Aeropuertos
Proyectos en Hospitales

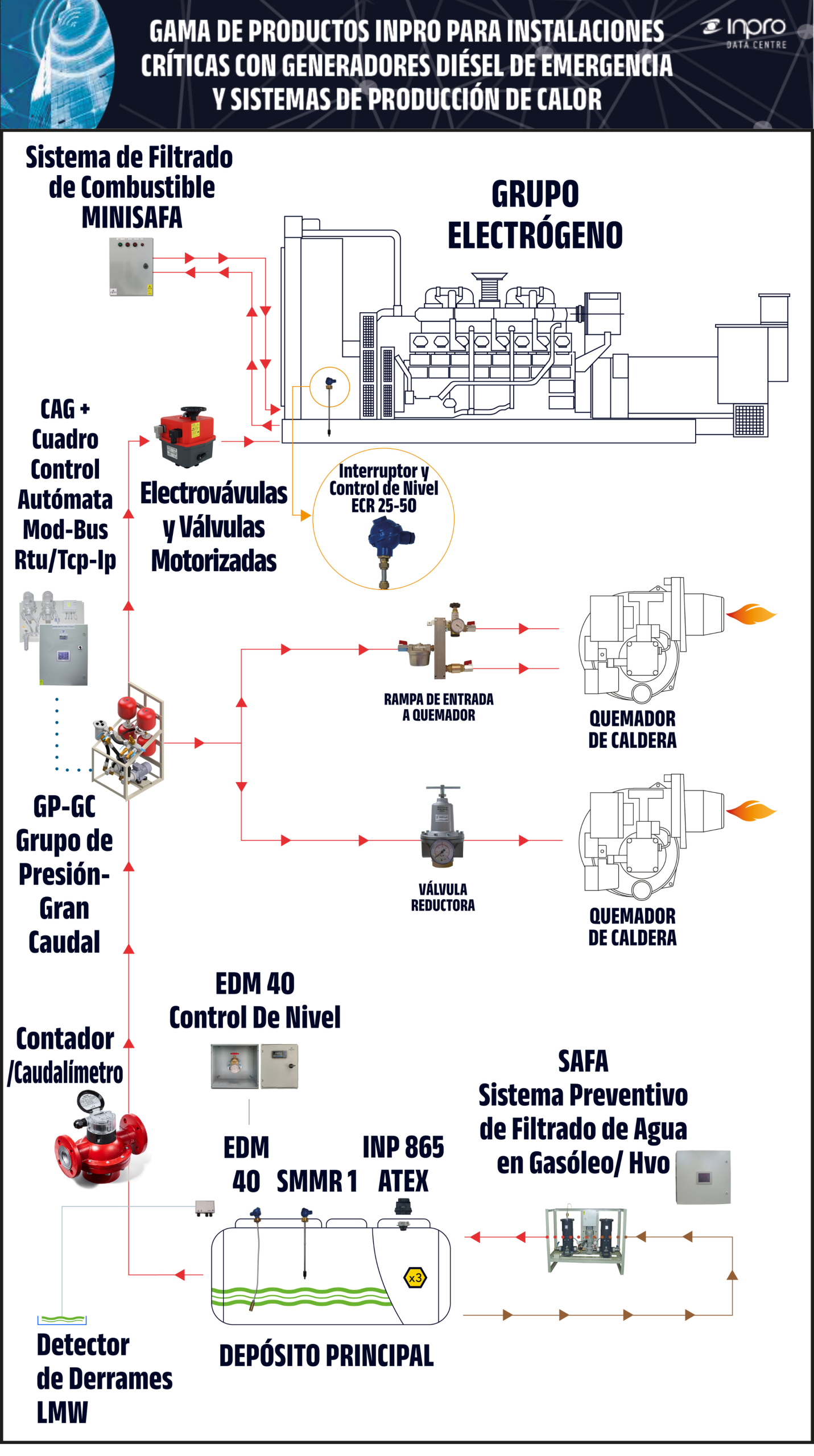

MINISAFA Sistema preventivo de filtrado
MICROSAFA Sistema preventivo de filtrado
SAFA Sistema preventivo de filtrado de agua en gasóleo/ HVO
ECR-25-50
Electrovávulas y válvulas motorizadas
Electrovávulas y válvulas motorizadas
Electrovávulas y válvulas motorizadas

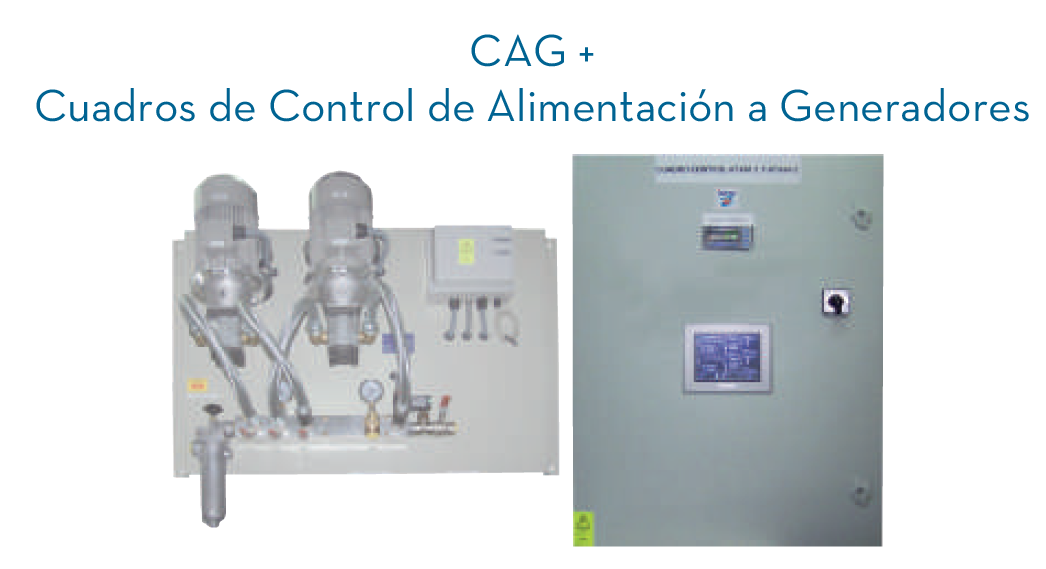

CAG + Cuadro Control Autómata
EDM 40 – Control de nivel
EDM 40 – Control de nivel
SMMR1
Gateway Multicom
INP 865 ATEX
Detector de derrames pared LMW
Equipo de sensores: monitorización de nivel de combustible líquido
• Indicador de nivel con medida continua
• Interruptor de flotador
• Detector de derrames – versión pared
• Detector de derrames por vacío
EDM 40
Detector de derrames de pared LMW
SMM Sonda de nivel
Plataforma integral de mantenimiento remoto
2 tipos de comunicación
- Modbus (monitorización BMS)
- Inpro Gateway (PC, Smartphone, Tableta – supervisión remota)
Sistemas de Trasiego
Inpro RL N/GE. Sistema Trasiego en Anillo
Equipos para la conducción de diesel o HVO
▪ Electroválvulas
▪ Limpieza del combustible
▪ Válvulas de retención
▪ Válvulas reductoras de presión
▪ Detector de fugas
Sistemas de filtrado/pulido
preventivo
SAFA. Sistema de filtrado y pulido preventivo
Sistema de regulación y control
Equipos sensoriales
▪ Maniobras de llenado y control de sobrellenado.
▪ Control de presión y temperatura.
▪ Electroválvulas y válvulas motorizadas.
ECR-25-50
Interruptor de nivel ajustable y principio magnetorresistivo del interruptor de flotador
Electroválvulas y válvulas motorizadas
INPRO EN INSTALACIONES CRÍTICAS
Este tipo de instalaciones requieren unas condiciones de diseño con un alto nivel de seguridad y redundancia para ofrecer la mayor tasa de disponibilidad para el suministro ininterrumpido de energía de respaldo a los grupos electrógenos diésel, involucrando múltiples tanques diésel, redundancia en rutas y componentes, control PLC distribuido pero integrado a BMS, gestión de sistemas de filtrado y detección de fugas.
INPRO siguiendo los criterios de «The Uptime Institute» diseña soluciones para este tipo de infraestructuras, como sitio de mantenimiento concurrente basado en la certificación TIER.
EL PROCESO DE UN PROYECTO
COMIENZO DEL PROYECTO
OFERTA
FEEDBACK
FABRICACIÓN
PRUEBAS
PUESTA EN MARCHA
LÍNEAS DE PROYECTOS INPRO EN INSTALACIONES CRÍTICAS
Centros de Procesamiento de Datos
Aeropuertos y puertos
Hospitales y centros de salud
REFERENCIAS DE PROYECTOS EN INSTALACIONES CRÍTICAS
HOSPITAL THE VIEW (QATAR)
Requerimientos del proyecto:
El cliente solicitó un sistema de combustible para generadores de respaldo y un sistema de monitoreo de combustible y detección de fugas para varias subestaciones
Nuestra solución:
La instalación completa consiste en un panel de monitoreo de combustible que maneja 3 sistemas de suministro de combustible dúplex a 6 grupos electrógenos, controlando la recarga automática y reportando alarmas al BMS central. Cada tanque de día del grupo electrógeno se rellena automáticamente cada vez que el nivel cae por debajo del 50% a través de una válvula solenoide conectada al panel de monitoreo de combustible.
Todas las alertas (fugas, bajo nivel, etc.) también se monitorean fácilmente en el cuadro central de monitoreo de combustible CAG, de acuerdo con el protocolo específico de causa y efecto requerido.
AEROPUERTO DE ARGELIA
Requerimientos del proyecto:
El sistema tiene como finalidad automatizar el llenado de múltiples depósitos diarios, mediante uno o dos grupos de presión con caudal suficiente para abastecer la demanda de los grupos electrógenos, con la máxima seguridad de funcionamiento y evitar derrames de gasóleo en la instalación, además de transmitir los datos a un sistema de gestión, para monitorear el estado de la instalación.
Nuestra solución:
Hay tres zonas. El primero formado por 2 depósitos principales (T1-T2), aspirarán 2 grupos de presión del tipo GP-3200 GET, uno de cada depósito, independientes, y que abastecerán los primeros depósitos diarios.
El segundo consta de 2 depósitos principales (T3-T4), aspirarán 2 grupos de presión del tipo GP-4200 GET, que abastecen otros dos depósitos diarios; Y el tercero, 1 depósito principal (T5) del que aspirará 1 grupo de presión de tipo GP-1500 GET.
Todos los depósitos diarios cuentan con un sistema de doble bomba, FP 50 GEW, capaz de enviar el gasóleo de los depósitos diarios a los depósitos principales, para evitar desbordamientos, trabajos de mantenimiento o vaciado de depósitos diarios.
JARDÍN BOTÁNICO OMÁN
Requerimientos del proyecto :
El cliente solicitó el bombeo de gasoil a los tanques de servicio diario de las unidades generadoras de energía de operación normal.
Nuestra solución:
La instalación completa consta de dos sistemas de alimentación de combustible diferentes para los grupos electrógenos, controlados por un PLC. Toda la instalación cuenta con dos tanques principales de almacenamiento.
EQUINIX BARKA CENTRO DE DATOS OMÁN
Requerimientos del proyecto:
El proyecto consistió en automatizar y controlar las necesidades de suministro de gasóleo de 4 grupos electrógenos de emergencia a partir de dos depósitos principales, vinculados en un sistema de redundancia N+N Tier IV.
Nuestra solución:
4 líneas de suministro de gasóleo interconectadas desde 2 depósitos principales a 4 depósitos diurnos de grupos electrógenos instalados en 2 niveles diferentes. Todo ello controlado por paneles CAG+ basados en PLC, para proporcionar un funcionamiento maestro doble desde cada uno de los 2 paneles.
Cada tanque principal está equipado con detectores de agua, por lo que se cancelará como línea de suministro en caso de que se detecte agua.
Si está interesado en nuestros productos o desea llevar a cabo un proyecto en instalaciones críticas en alguno de estos países Qatar, Arabia Saudí, Omán y Emiratos Árabes Unidos, no dude en ponerse en contacto con nosotros a través del correo electrónico export@inprord.com o del formulario de contacto. Nuestro equipo estará encantado de ponerse en contacto con usted.
